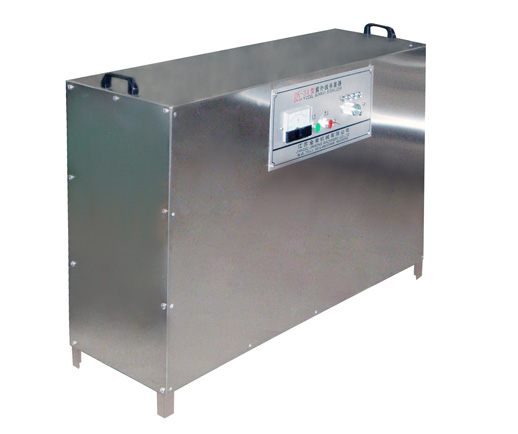

该设备为为封闭式箱体装置。共有杀菌筒、电器控制、箱体三大部件组装而成。
杀菌筒采用优质不锈钢制造，这种材料对紫外线光的反射效率高而且不会生锈，使用中不会产生污染，符合食品工业卫生要求。 筒内装紫外线灯和石英玻璃管，整个杀菌筒为承受内压的密闭容器，筒体上设进水口和出水口，均是不锈钢管接头，两端装有密封 卷和压盖法兰。
电器控制系统是根据紫外线灯的工作原理装配的。并装有报警器、信号灯和电压表紫外线灯DK-34型杀菌器有2个组合，即为扩大 处理流量，可同时使用两组紫外线灯。
